KINETIC 51
MINIMAL SLIDING THERMAL SYSTEM
Technical characteristics |
|
|---|---|
| Frame Height, Vertical | 42 mm |
| Frame Height, Horizontal Bottom | 42 mm |
| Frame Height, Horizontal Top | 42 mm |
| Frame Width | 62 / 133 / 205 / 276 mm |
| Floor Typology | Step, Submerged |
| Riding Typology | Hovering / Semi Submerged |
| Sash Height, Vertical | 20 / 30 mm |
| Sash Height, Horizontal | 38 / 53 mm |
| Sash Width | 47 mm |
| Centre Mullion Visible Height | 20 mm |
| Max. Weight per Sash | 250 Kg |
| Max. Sash Width | 2000 mm |
| Max. Sash Height | 3000 mm |
| Glazing Width Possibilities | 32mm |
| Glazing type | Glazing bit + Bonding |
| Maximum Locking Points | 6 |
| Sealing Type | Brush with Cloth + Q-Lon |
Performances |
|
|---|---|
| Fabrication Thermal Transmittance EN ISO 10077-2 (Uw) |
≥1.3 W/(m2K) |
FLOOR
TYPOLOGIES
RIDING
TYPOLOGIES
HOOK
DESIGN
CONSTRUCTION
TYPOLOGIES
Hovering, Step
Hovering, Submerged, Pipe
Hovering, Submerged, Gutter Inline
Hovering, Submerged, Gutter External
Semi Submerged, Step
Semi Submerged, Submerged, Pipe
Semi Submerged, Submerged, Gutter Inline
Semi Submerged, Submerged, Gutter External
Hovering
Semi Submerged
Glazing Bit
U Channel
Max. Sash Width (W) 2000 mm Max. Sash Height (H) 3000 mm

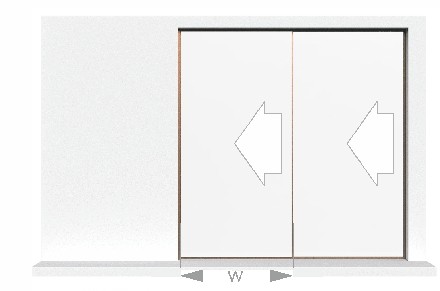

Pocket - 1, 2, 3, 4 Sashes - On Truck Flyscreen
Fix&Sliding - 2, 3, 4 Sashes - On Truck Flyscreen

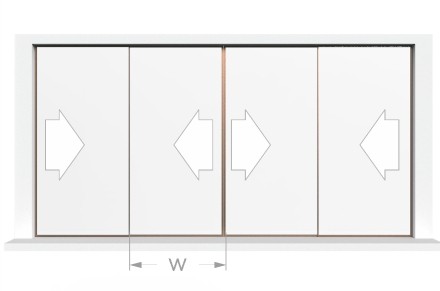

Sliding - 2, 3, 4 Sashes - On Truck Flyscreen

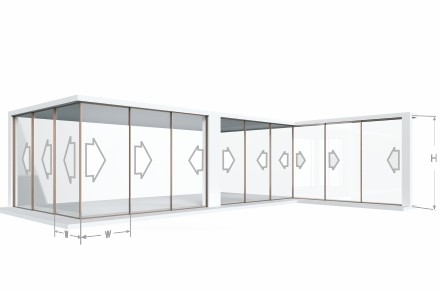

Corner Inward / Outward openning
4, 5, 6, 7, 8 Sashes - On Truck Flyscreen
Corner Pocket Inward / Outward
1, 2, 3, 4, 5, 6, 7, 8 Sashes - On Truck Flyscreen
