KINETIC 60 FS
MINIMAL FOLDING SYSTEM, THERMAL SYSTEM
Technical characteristics |
|
|---|---|
| Bottom track height | 55 mm |
| Floor step | 0 / 12 / 28 / 43 / 55 / 61 / 71 mm |
| Frame Height, Horizontal Top | 83 / 104 mm |
| Frame Height, Vertical | 64 mm |
| Frame Width | 74 mm |
| Tile Insert | 20 mm |
| Floor Typology | Step, Submerged |
| Riding Typology | Bottom Rolling |
| Sliding / Alignment rollers | Stainless Steel |
| Sash Height, Vertical | 36 mm |
| Sash Height, Horizontal | 36 mm |
| Sash Width | 60 mm |
| Centre Mullion Height | 86 mm |
| Max. Weight per Sash | 130 Kg |
| Max. Sash Width | 1300 mm |
| Max. Sash Height | 4000 mm |
| Opening type | Fold Slide |
| Glazing Width Possibilities | 32 / 45 mm |
| Maximum Locking Points | 5 |
| Sealing Type | 4 Gaskets |
Performances |
|
|---|---|
| Fabrication Thermal Transmittance EN ISO 10077-2 (Uw) | ≥1.0 W/(m2K) |
FLOOR
TYPOLOGIES
MIDDLE
TYPOLOGIES
CONSTRUCTION
TYPOLOGIES
Submerged, Tile
Step with overlap
Step
Submerged, Pipe
Submerged, Pipe
Submerged, Pipe, Fin
Submerged, inline gutter, fin
Submerged, External gutter, fin
Submerged, Interior
Submerged with overlap
Max. Sash Width (W) 1300 mm Max. Sash Height (H) 3500 mm
Outward opening

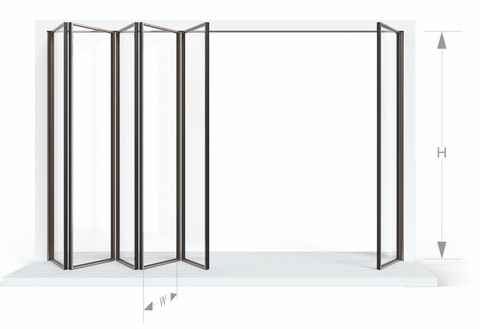

LEFT - 2, 3, 4, 5, 6, 7, 8 Sashes
RIGHT - 0 Sashes

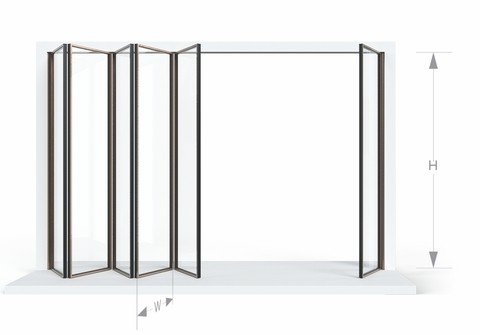

LEFT - 2, 3, 4, 5, 6, 7 Sashes
RIGHT - 1 Sash

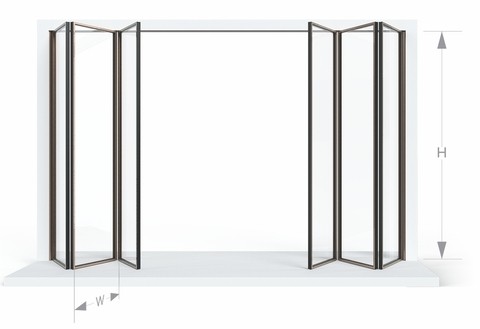

LEFT - 2, 3, 4, 5, 6 Sashes
RIGHT - 2, 3, 4, 5, 6 Sashes

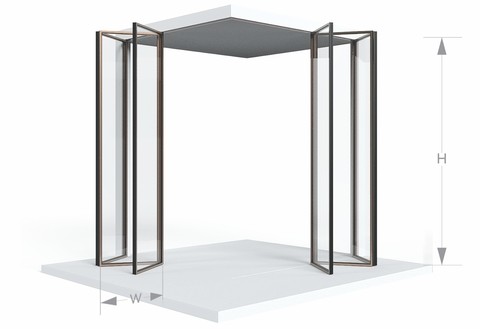

Corner Outward openning
LEFT - 2, 3, 4, 5, 6 Sashes
RIGHT - 2, 3, 4, 5, 6 Sashes
Inward opening

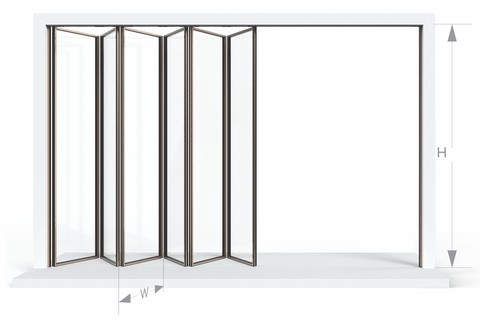

LEFT - 2, 3, 4, 5, 6, 7, 8 Sashes
RIGHT - 0 Sashes

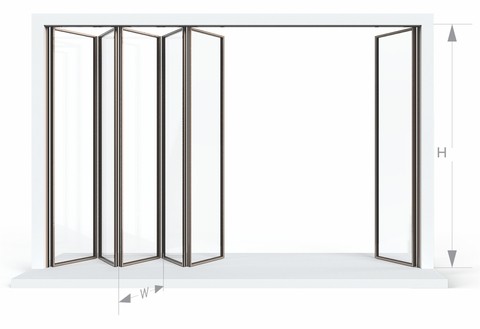

LEFT - 2, 3, 4, 5, 6, 7 Sashes
RIGHT - 1 Sash

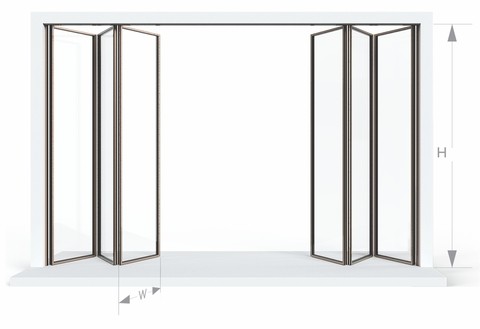

LEFT - 2, 3, 4, 5, 6 Sashes
RIGHT - 2, 3, 4, 5, 6 Sashes

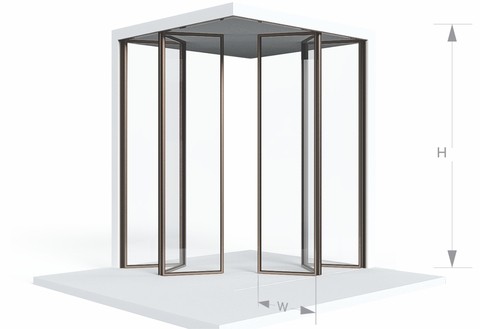

LEFT - 2, 3, 4, 5, 6 Sashes
RIGHT - 2, 3, 4, 5, 6 Sashes
